שער קונזולי, המוכר גם כשער מרחף, הוא שער הזזה הפועל ללא מסילה המותקנת בקרקע. במקום לנוע על גבי הקרקע, השער מוחזק באוויר באמצעות קורה קונזולית ומערכת גלגלים המעוגנת לתשתית בטון בצד אחד של הפתח. מבנה ייחודי זה הופך אותו לפתרון אידיאלי עבור כניסות בעלות תוואי שטח משופע, קרקע לא סלולה, או אזורים החשופים להצטברות לכלוך ואבנים. כמי שמלווה התקנות שטח מורכבות כבר שנים, אני נשאל רבות מהו בעצם שער קונזולי ולמה הוא נדרש.

מהו שער קונזולי ואיך הוא "מרחף" ללא מסילה?

כדור שני במפעל לשערים חשמליים, ראיתי מקרוב איך הטכנולוגיה התפתחה לאורך השנים, ושערים קונזוליים הם קפיצת מדרגה משמעותית בהתמודדות עם תנאי שטח. העיקרון הבסיסי הוא פשוט להפליא: השער אינו נשען על שום מסילה בקרקע. במקום זאת, הוא פועל בדיוק כמו דלת כיס גדולה שנעה לאורך קיר. כל משקל השער מועבר לשתי עגלות גלגלים הקבועות לתשתית בטון בצד אחד של הפתח, ומשם השער "מרחף" אל עבר הצד השני ללא כל מגע עם פני הקרקע.

מבחינה הנדסית, השער מתנהג כקורה קונזולית אופקית. עגלות הגלגלים מספקות את כוחות התגובה ומונעות כיפוף, בעוד כנף השער עצמה פועלת כמסגרת קשיחה הנתונה לכפיפה, גזירה ופיתול. לכל עגלת גלגלים יש בדרך כלל ארבעה גלגלים לפחות עם מסבים אטומים ומשומנים, שנועדו לשאת את משקל השער ואת העומסים הדינמיים הנוצרים מתנועה ורוח. הגלגלים עצמם סגורים ומוגנים בתוך הקורה הנושאת, ולכן חשיפתם ללכלוך מינימלית.

הנקודה הקריטית שחשוב להבין היא שאורך השער הכולל גדול משמעותית מרוחב הפתח עצמו. הקורה הקונזולית חייבת להשתרע מעבר לפתח, בדרך כלל ב-40% עד 50% מאורך המפתח הפנוי, כדי לשמש משקל נגדי ולשמור על איזון. כלומר, לפתח של 6 מטר תזדקקו לשטח אחסון של כ-8.5 עד 9 מטר לפחות בצד אחד של הכניסה. זהו שיקול תכנוני מרכזי שחייב להיבדק בשלב הסקר הראשוני.

מתי מומלץ להתקין שער קונזולי?

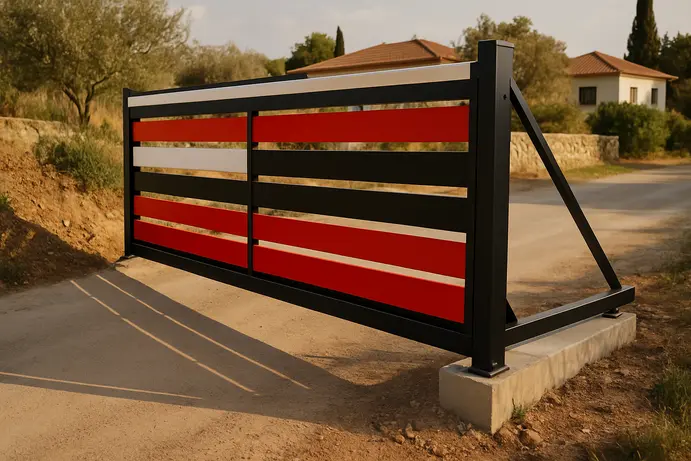

מהניסיון שלי בהתקנות שטח, במיוחד במושבים וקיבוצים עם תוואי קרקע משופע או לא סלול, שער מרחף הוא לרוב הפתרון היחיד שעובד לאורך זמן ללא תקלות. הסיבה הראשונה והמשמעותית ביותר היא תוואי הקרקע: כאשר הכניסה עוברת מעל ואדי, מעל ירידה תלולה, או מעל שטח לא מרוצף, אי אפשר פשוט להטמיע מסילה בקרקע. השער הקונזולי פותר זאת בצורה אלגנטית, כי הוא נפתח לעבר האזור הנמוך מבלי שנדרש כל תמיכה בצד השני של הפתח.

הסיבה השנייה היא לכלוך. אזורים חקלאיים, מחצבות, אתרי בנייה ומתחמים תעשייתיים מייצרים כמויות גדולות של אבק, חול, עפר ואבנים. מסילת שער נגרר רגיל בסביבה כזו הופכת במהרה לאויב: הלכלוך חוסם את הגלגלים, גורם לתקלות ומחייב ניקוי תכוף. בשער קונזולי, חלקי התנועה מוגנים ומורמים מהקרקע, כך שהלכלוך פשוט אינו מגיע אליהם.

הסיבה השלישית היא ביטחון. כניסות ליישובים, מפעלים, מוסדות ציבוריים ומתחמים לוגיסטיים דורשות שער שיספק מחסום פיזי משמעותי. שערים קונזוליים מפלדה כבדה, הנפוצים מאוד בישראל בקיבוצים, מושבים ואזורי תעשייה, מספקים רמת עמידות גבוהה שקשה להשיגה בפתרונות אחרים. הם מיועדים לפעול עשרות ואף מאות פעמים ביום מבלי לאבד מאמינותם.

הסיבה הרביעית, שפחות אנשים חושבים עליה, היא בניינים עם חניון תת-קרקעי שהכניסה אליו יורדת בשיפוע. בסיטואציה כזו, שער כנף יחסום את הכביש בעת פתיחה, ושער נגרר על מסילה יסבול מהצטברות מים ולכלוך בתעלת המסילה. שער מרחף פותר את שני הבעיות בו-זמנית.

סוגי שערים קונזוליים: קל, כבד והתאמה לשטח

לא כל שערים קונזוליים נולדו שווים. ההבחנה הראשונה והחשובה ביותר היא בין שערים קלים לשערים כבדים. שערים קלים מיועדים בדרך כלל למפתחות של עד 7 עד 7.5 מטר, ומשמשים בעיקר לבתים פרטיים ובניינים קטנים. הפרופילים שלהם דקים יותר, מנוע ההנעה קטן יותר, והעלות הכוללת נמוכה בהתאם. אם יש לכם שיפוע קל בכניסה לבית פרטי ואתם מחפשים פתרון נקי ואמין, שער קונזולי קל יכול להיות הפתרון הנכון.

שערים כבדים הם מחלקה שונה לחלוטין. יצרנים בינלאומיים מדווחים על כנפות בודדות המסוגלות לכסות פתחים של עד 18 עד 19 מטר, ותצורות כפולות (דו-כנפיות) שסוגרות פתחים של עד 36 מטר. בישראל, מכרזי מועצות אזוריות לכניסות ליישובים מגדירים בדרך כלל מפתחות של 6 עד 9 מטר, גובה של כ-2 מטר, ולעיתים עם פשפש להולכי רגל בצד. שערים אלה עשויים פרופילי פלדה גלוונית ומחושבים הנדסית לעמוד בעומסי רוח ובשימוש אינטנסיבי.

מעבר לגודל, יש לבחור את סוג המילוי של השער. עיצוב פתוח עם סורגים או רשת מאפשר ראות ואוורור, ומתאים למפעלים וכניסות לקהילות שבהן המעקב החזותי חשוב. עיצוב אטום עם פחי פלדה או אלומיניום מספק פרטיות ומחסום חזותי, ומתאים למתחמים בטחוניים או לפרויקטים מגורים שבהם הפרטיות היא עדיפות. חלק מהספקים בישראל מציעים גם עיצובים דקורטיביים לסגמנט הפרטי.

אפשרות נוספת שכדאי לשקול היא שילוב פשפש להולכי רגל. בכניסות לקיבוצים ומושבים, נפוץ מאוד להוסיף שער כנף קטן בצד השער הראשי, כדי לאפשר מעבר לאנשים ללא צורך לפתוח את הכנף הגדולה. הפשפש משולב בקו הגדר ומגיע בגימור תואם לשער הראשי.

שער קונזולי מול שער נגרר ושער כנף: מה ההבדלים?

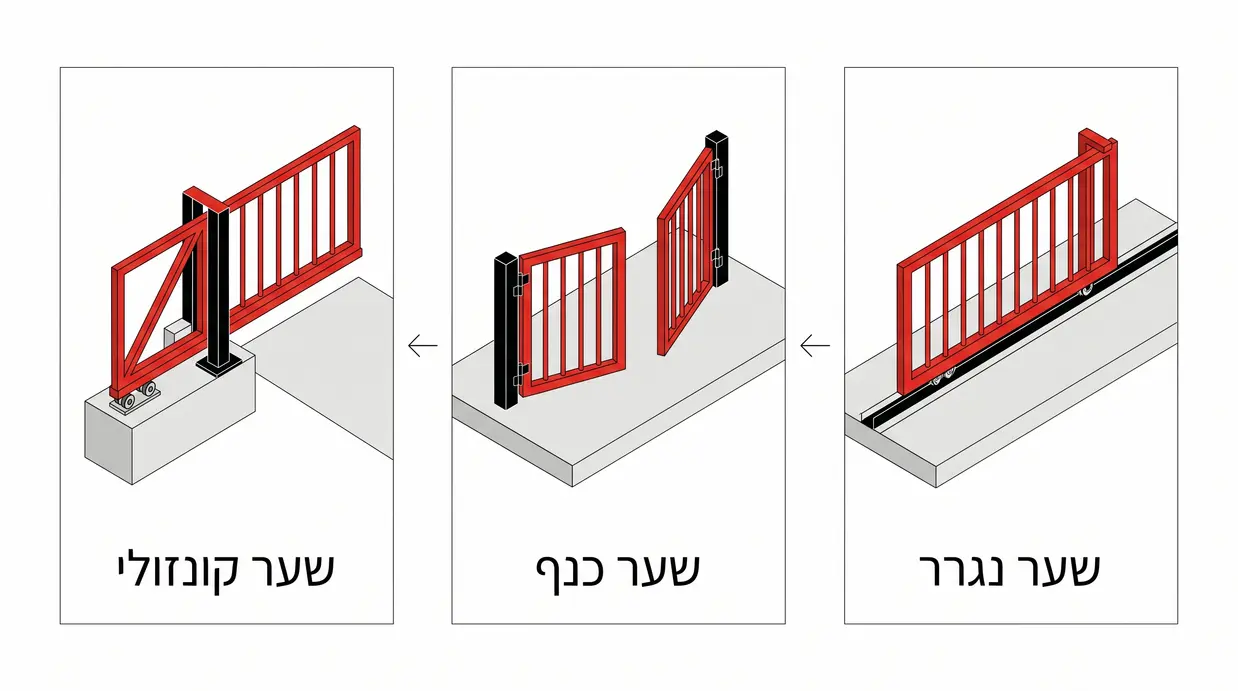

הדרך הטובה ביותר להבין מתי לבחור שער קונזולי היא להשוות אותו לאלטרנטיבות. שלושת סוגי השערים הנפוצים ביותר בישראל הם הקונזולי, הנגרר על מסילה, ושער הכנף. לכל אחד יתרונות וחסרונות ברורים, ובחירה לא נכונה תגרום לכם לצרות בשנים הקרובות.

שער נגרר על מסילה דורש קרקע ישרה, יציבה וניתנת לניקוז לאורך כל הפתח. כל הצטברות של לכלוך, אבנים, חול או קרח בתעלת המסילה יכולה לעצור את תנועת השער או לפגוע בגלגלים. בשטחים חקלאיים, ליד אתרי בנייה, או בכל מקום שבו הקרקע אינה יציבה לחלוטין, שער נגרר הוא מתכון לתקלות חוזרות ונשנות. שער קונזולי מבטל את הבעיה הזו לחלוטין.

שער כנף, לעומת זאת, הוא הפשוט ביותר מבחינה הנדסית, אך הוא רגיש מאוד לשיפוע לאורך הפתח ולעומסי רוח על כנפות גדולות. בפתחים רחבים מ-4 עד 5 מטר, שער כנף הופך לבעייתי מבחינת עמידות ומחייב שטח פנוי גדול לסיבוב הכנף. הוא גם עלול לחסום חניה או תנועה בתוך המתחם בעת פתיחה.

הדרישה לשטח לרוחב היא החיסרון הבולט של השער הקונזולי ביחס לנגרר. בשל המשקולת הנגדית, הוא דורש בסביבות 40% עד 50% יותר אורך גדר בצד האחסון לעומת שער נגרר רגיל על אותו מפתח. בסביבה עירונית צפופה, זה יכול להיות מגבלה משמעותית.

המרכיבים הטכניים: קורה, מסילה נושאת ומנוע

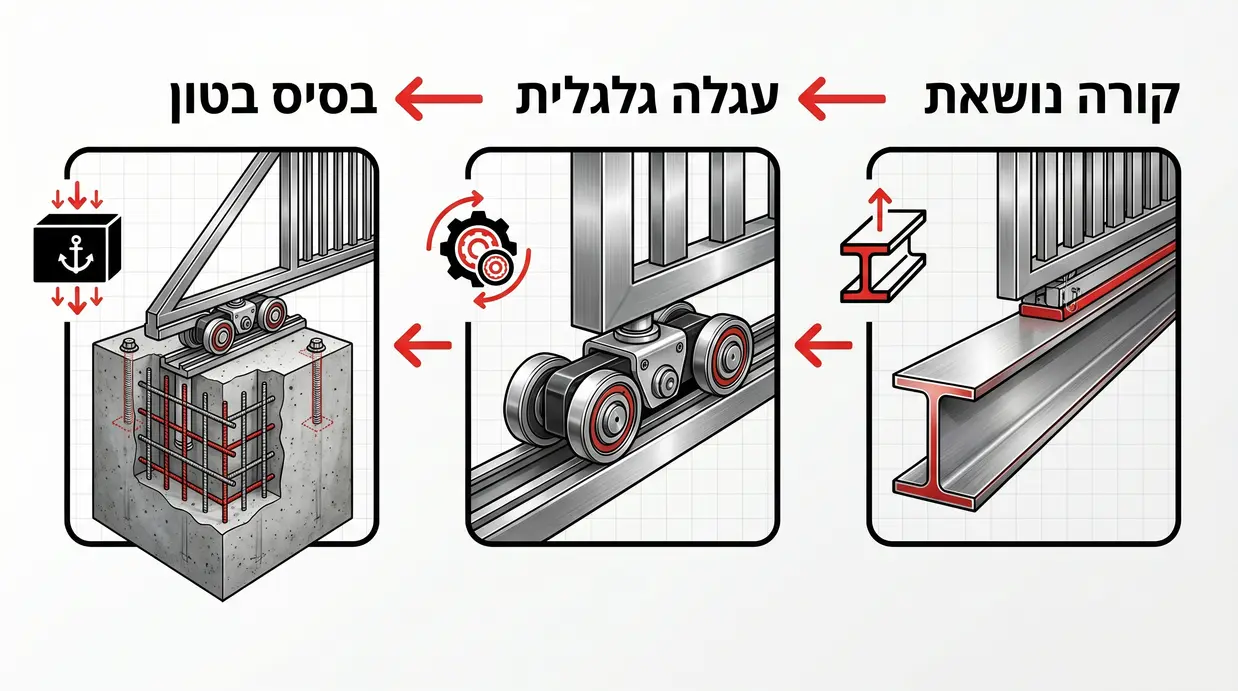

כדי לתכנן ולהזמין שער קונזולי בצורה נכונה, חשוב להבין את המרכיבים העיקריים של המערכת. הלב של כל שער קונזולי הוא הקורה הקונזולית, קורת פלדה גלוונית המשתרעת לאורך כל הכנף כולל חלק המשקולת הנגדית. הקורה מתממשקת עם שתי עגלות גלגלים הקבועות לתשתית בטון, ועליה מורכבת כנף השער עצמה. ממד הקורה ועוביה מחושבים לפי משקל השער, רוחב הפתח ועומסי הרוח הצפויים באתר.

התשתית היא המרכיב הקריטי ביותר להצלחת ההתקנה. בלי יסודות בטון מוצקים ומיושרים בדיוק, כל המערכת תסבול. בתוך הבטון מוטמעים בורגי עיגון ומסבים שיקבלו את עגלות הגלגלים. גובה ומרחק הגלגלים חייבים להיות מדויקים לחלוטין, כי כל סטייה תגרום לשחיקה מואצת ולתנועה לא חלקה לאורך השנים. זו הסיבה שאנחנו מקדישים זמן רב לשלב הבטון לפני שמגיעים לשלב ההתקנה עצמו.

מנוע ההנעה פועל על עיקרון שיניים ומשור: שיניים ממתכת מורכבות לאורך הכנף, ומנוע חשמלי הנמצא על בסיס בטון צמוד מניע גלגל שיניים המתגלגל לאורכן. למנועים המשמשים שערים כבדים כוח של לפחות 1.5 כוחות סוס, כאשר הספק המדויק נקבע לפי משקל הכנף ותדירות הפעולה הצפויה. מנוע חלש מדי לשער כבד הוא אחת הטעויות הנפוצות שאנחנו פוגשים בשטח.

לוח הבקרה הוא המוח של המערכת. בישראל, נפוץ מאוד לשלב את השער עם מערכת זיהוי לוחיות רישוי (LPR) לפתיחה אוטומטית לרכבים מורשים, שלט מרחוק סלולרי לניהול מהנייד, אינטרקום, לולאות גילוי רכב, ומערכות ניהול גישה מתקדמות. אינטגרציה נכונה של כל הרכיבים הללו היא מה שהופך שער קונזולי מחתיכת מתכת גדולה למערכת בקרת גישה חכמה ואמינה.

בטיחות ותקנים בשערים חשמליים מרחפים

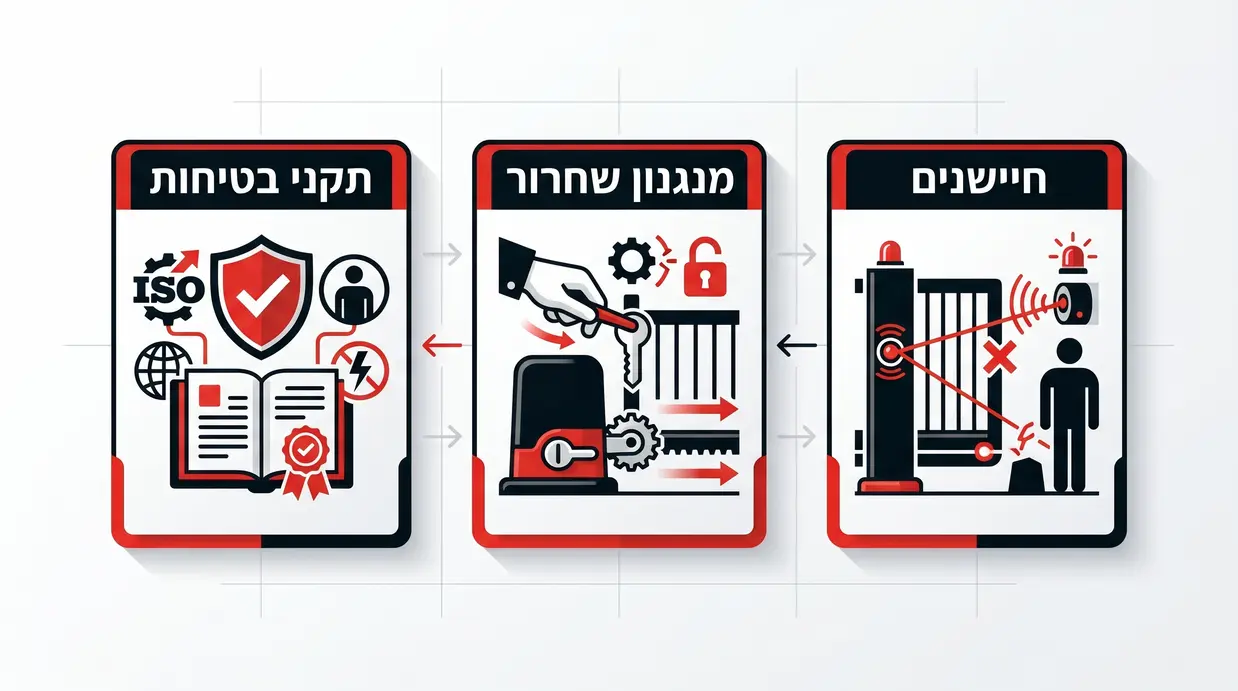

שערים קונזוליים הם מכשיר כבד ועוצמתי, ואני מדגיש זאת בכל שיחת ייעוץ: לא ניתן להתפשר על בטיחות. כנף פלדה שמשקלה מאות קילוגרמים, הנעה על ידי מנוע חזק, מהווה סכנה פיזית ממשית אם אין מערכות הגנה מתאימות. הסיכון המרכזי הוא לכידה, כלומר מצב שבו אדם או רכב נמצא בנתיב השער בעת סגירה.

מערכת ההגנה הבסיסית היא חיישנים פוטואלקטריים, המכונים "עיני פוטו". מדובר בקרן אינפרא-אדום המתוחה לרוחב הפתח. ברגע שהקרן מנותקת, השער עוצר מיד ואינו ממשיך בסגירה. בנוסף, "קצוות בטיחות" מותקנים על שפת השער הנעה, וכל מגע עם מכשול גורם לעצירה מיידית. שתי המערכות הללו הן חובה, לא תוספת אופציונלית.

מבחינת תקנים בינלאומיים, שערים אוטומטיים נדרשים לעמוד בתקנים כמו UL 325 ו-ASTM F2200. תקן ASTM F2200 קובע, בין היתר, שעל שערים קונזוליים להיות מותקנים בישור מושלם, דרישה קריטית הן לבטיחות והן לביצועים מכניים ארוכי טווח. תקן UL 325 מגדיר דרישות להגנה מפני לכידה, כיסוי רשת ועוד. ספקים מקצועיים מיישמים עקרונות אלה בכל התקנה.

מנגנון שחרור ידני הוא רכיב בטיחות נוסף שאסור לוותר עליו. בכל הפסקת חשמל, השומר או הדייר חייב להיות מסוגל לפתוח ולסגור את השער ידנית בקלות. בכניסות לאתרי חירום, בתי חולים, או מוסדות שבהם עיכוב גישה עלול לסכן חיים, הנושא הזה מקבל משנה תוקף. אנחנו מוודאים שכל מנגנון שחרור ידני נבדק ומתפקד כחלק מהגדרת המערכת.

כמה עולה שער קונזולי? גורמים המשפיעים על המחיר

המטרה שלי היא שתצאו מרוצים לא רק ביום ההתקנה, אלא גם בעוד עשור. לכן, חשוב לי לשקף לכם בדיוק מה משפיע על המחיר ואיפה אסור להתפשר על איכות ובטיחות. שערים קונזוליים הם, ברוב המקרים, יקרים יותר משערים נגררים רגילים על אותו מפתח. הסיבה לכך אינה "מחיר שוק" אלא הנדסה: יותר פלדה, יותר בטון, ומנוע חזק יותר.

הגורם המשפיע ביותר על המחיר הוא רוחב הפתח ומשקל הכנף. כאשר המפתח גדל, משקל הכנף עולה בצורה לא לינארית. שער של 10 מטר אינו "שניים יותר" משער של 8 מטר, הוא כבד משמעותית יותר. ומשקל גבוה יותר מחייב קורה חזקה יותר, עגלות גלגלים גדולות יותר, מנוע חזק יותר, ותשתית בטון מסיבית יותר. כל אחד מהרכיבים הללו מוסיף לעלות הסופית.

עלות התשתית היא פרמטר שלקוחות רבים שוכחים לקחת בחשבון. יציקת יסודות בטון לשער קונזולי מורכבת יותר מאשר לשער רגיל, כוללת הטמעת בורגי עיגון בדיוק מדויק, ולעיתים דורשת עבודת עפר מקדימה. בשטחים עם קרקע בעייתית, עלות שלב הבטון יכולה להיות גבוהה במיוחד.

מנוע ומערכות בקרה מתקדמות הם גורם עלות נוסף. שילוב של מערכת LPR לזיהוי לוחיות, שלט סלולרי, אינטרקום ווידאו, ומערכת ניהול גישה מרכזית, מוסיף לעלות הכוללת. זו השקעה מוצדקת לחלוטין עבור מתחמים עם תנועה גבוהה, אך בבית פרטי עם שימוש מוגבל ייתכן שפתרון פשוט יותר יספיק. חשוב לזכור: המחיר משתנה לפי היקף, מורכבות, מיקום, עונה, זמינות וספק. לכן, תמיד מומלץ לקבל הצעת מחיר לאחר סקר שטח מקצועי.

תחזוקה שוטפת: איך לשמור על השער לאורך שנים

אחת הטענות השיווקיות הנפוצות לגבי שערים קונזוליים היא "תחזוקה מינימלית". זה נכון בהשוואה לשערים נגררים על מסילה, שם ניקוי המסילה, החלפת גלגלים בלויים ותיקון נזקי מסילה הם עניין שגרתי. אבל "מינימלית" אינה "אפסית", ומי שמצפה לשכוח מהשער לאחר ההתקנה צפוי להיות מאוכזב.

המשימה התחזוקתית הבסיסית והחשובה ביותר היא שימון. גלגלי עגלות הנשיאה, גלגלי המוביל העליון, והמסילה הפנימית זקוקים לשימון תקופתי. כלל אצבע מקובל הוא שימון כל 6 חודשים בתנאים רגילים, ותכופות יותר בסביבות חשופות, אתרי בנייה, אזורים חקלאיים, או כניסות עם תנועה אינטנסיבית של עשרות פתיחות ביום. שימון לא מספק גורם לשחיקה מואצת של המסבים ולרעש.

בדיקה מבנית שנתית היא המלצה שאנחנו נותנים לכל לקוח. הבדיקה כוללת בחינת הידוק הברגים, בדיקת יישור הכנף, בדיקת תפקוד מנגנון השחרור הידני, ובדיקת כל חיישני הבטיחות. לאתרים עם תנועה גבוהה, כניסות ליישובים ומפעלים, אנחנו ממליצים על תחזוקה מקצועית תכופה יותר. שער שמטופל כראוי ישרת אתכם עשרות שנים.

היתרון של מסבים אטומים ומשומנים מראש הוא שהם מפחיתים את הצורך בהתערבות תכופה לעומת גלגלי מסילה פתוחים. עם זאת, גם מסבים אטומים יש לבדוק ולהחליף בסופו של דבר כשהם מגיעים לסוף חייהם. שמיעת רעשים חריגים, תנועה לא חלקה, או עיכובים בפתיחה, הם סימנים מוקדמים שכדאי לקרוא לטכנאי לפני שהבעיה מחמירה.

שאלות נפוצות

מה ההבדל העיקרי בין שער קונזולי לשער נגרר?

ההבדל המרכזי הוא שהשער הקונזולי אינו כולל מסילה המותקנת בקרקע לאורך הפתח. במקום זאת, הוא "מרחף" מעל פני הקרקע, נתמך על ידי עגלות גלגלים המעוגנות לתשתית בטון בצד אחד של הכניסה. שער נגרר רגיל נע על גלגלים הרצים בתוך מסילת פלדה הטמונה בכביש, ולכן רגיש לחסימה מלכלוך, אבנים ועיוות הקרקע.

האם שער קונזולי מתאים לבית פרטי?

כן, קיימים שערים קונזוליים קלים המיועדים לשימוש מגורים, לרוב למפתחות של עד 7 עד 7.5 מטר. הם מתאימים במיוחד כאשר יש שיפוע בכניסה, קרקע לא ישרה, או בעיית לכלוך כרונית. התנאי העיקרי הוא שיהיה מספיק שטח פנוי לרוחב לאחסון הכנף כולל חלק המשקולת הנגדית.

כמה מקום נדרש לפתיחת שער קונזולי?

נדרש שטח השווה לרוחב הפתח הפנוי ועוד 40% עד 50% נוספים עבור חלק המשקולת הנגדית. לדוגמה, לפתח של 6 מטר תזדקקו לכ-8.5 עד 9 מטר של גדר פנויה בצד האחסון של השער.

האם שער קונזולי דורש תחזוקה מיוחדת?

הוא דורש פחות תחזוקה הקשורה לקרקע לעומת שער נגרר על מסילה, אך אינו פטור לחלוטין מטיפול. מומלץ לשמן את גלגלי הנשיאה ואת גלגל המוביל העליון בתדירות של כ-6 חודשים בתנאים רגילים, ולבצע בדיקה מבנית ובדיקת חיישני בטיחות אחת לשנה לפחות.

מה משפיע על מחיר של שער קונזולי?

הגורמים העיקריים הם: רוחב הפתח ומשקל הכנף, כוח המנוע הנדרש, מורכבות ועלות תשתית הבטון, סוג המילוי (פתוח או אטום), ורמת מערכות הבטיחות ובקרת הגישה (LPR, אינטרקום, שלט סלולרי). ככל שהפתח רחב יותר, כל אחד מהרכיבים הללו גדל בהתאם.

האם אפשר להתקין שער קונזולי בשיפוע?

כן, השער יכול להיפתח מעל שיפוע, ואדי, או קרקע לא ישרה בקו הפתח עצמו, וזה אחד מיתרונותיו הבולטים. עם זאת, הצד שבו ממוקמות עגלות הגלגלים ותשתית הבטון חייב להיות ישר ומאוזן לחלוטין לצורך תפקוד תקין ובטוח.

אילו תקני בטיחות קיימים לשערים אלו?

שערים אוטומטיים נדרשים לעמוד בתקנים בינלאומיים כגון UL 325 ו-ASTM F2200. תקן ASTM F2200 קובע, בין היתר, שעל שערים קונזוליים להיות מותקנים בישור מושלם. שני התקנים מחייבים מערכות הגנה מפני לכידה, כולל חיישנים פוטואלקטריים וקצוות בטיחות.

האם ניתן לשלב פשפש להולכי רגל בשער קונזולי?

כן, נפוץ מאוד לשלב שער כנף קטן לעוברי רגל בקו הגדר, לצד השער הקונזולי הראשי. הפשפש מאפשר מעבר מבוקר לאנשים מבלי לפתוח את הכנף הגדולה, ומגיע בגימור תואם לשאר מערכת הגדר.

שערים קונזוליים הם הפתרון המוביל בישראל עבור כניסות עם תוואי שטח מאתגר, סביבות עם לכלוך רב, ומתחמים הדורשים רמת אמינות ובטיחות גבוהה לאורך שנים. הם דורשים תכנון מוקפד, תשתית בטון מוצקה, ומנוע מתאים למשקל ולתדירות השימוש. כניסות ליישובים, מפעלים, בניינים עם חניון תת-קרקעי ואתרים חקלאיים, כולם מרוויחים מהמנגנון הייחודי שמבטל את בעיית המסילה אחת ולתמיד. לצד זאת, חשוב לזכור שהם דורשים שטח לרוחב, תחזוקה תקופתית מקצועית, ועמידה מלאה בתקני הבטיחות.
