מחסום זרוע חשמלי הוא מערכת אוטומטית לבקרת גישה המיועדת לניהול תנועת רכבים בחניונים פרטיים, בנייני מגורים, מוסדות ומפעלים. המערכת מורכבת מזרוע אלומיניום המונעת על ידי מנוע אלקטרו-מכני או הידראולי, וניתנת להפעלה באמצעות שלט, בקר סלולרי או מצלמת זיהוי לוחית רישוי. בחירה נכונה מחייבת התאמה מדויקת בין אורך הזרוע, משקלה ונפח התנועה היומי, תוך הוספת מקדם ביטחון של 20%-30% לעומס המנוע כדי להבטיח פעולה אמינה לאורך שנים. כדור שני בתחום השערים והמחסומים, אני רואה מדי יום כיצד בחירה מדויקת של מחסום זרוע חשמלי חוסכת ללקוחותינו תקלות והוצאות מיותרות.
מהו מחסום זרוע חשמלי ולמי הוא מתאים?
מחסומי זרוע חשמליים נועדו לשלוט בגישה ולמנוע חניה לא מורשית. בניגוד לשמירה ידנית, המחסום פועל אוטומטית ומאפשר לנהל בצורה מסודרת מי נכנס ומי יוצא מהמתחם. מי שחווה מצב שבו רכבים זרים תפסו את מקום החניה שלו בבניין משותף יבין מיד את הערך הפרקטי של מערכת כזו.
חשוב להבין את ההבדל בין מחסום זרוע לבין שער חשמלי כבד. מחסום זרוע נפתח ונסגר מהר מאוד ומיועד בעיקר לבקרת תנועת רכבים, בעוד שער נגרר או שער כנף מספק אבטחה פיזית משמעותית יותר אך פעולתו איטית ומסורבלת יותר. אם המטרה היא ניהול זרימת רכבים ביעילות, מחסום זרוע הוא הפתרון הנכון.
תרחישי השימוש הנפוצים ביותר כוללים חניונים של בתים פרטיים, כניסות לבנייני מגורים משותפים, מוסדות ציבוריים, קיבוצים ומפעלים. בכל אחד מהתרחישים הללו, נפח התנועה היומי שונה לחלוטין, וזה בדיוק מה שקובע איזה מחסום יתאים.
גורם קריטי שרבים מתעלמים ממנו הוא התאמת המחסום לרוחב המעבר ולאורך הזרוע הנדרשת. אורך הזרוע משפיע ישירות על המומנט הנדרש מהמנוע, גם אם משקל הזרוע עצמה נמוך. ולכן, מומלץ תמיד להוסיף מקדם ביטחון של 20%-30% מעל משקל ואורך הזרוע המחושבים, כדי להבטיח שהמנוע לא יעבוד בגבול יכולתו.

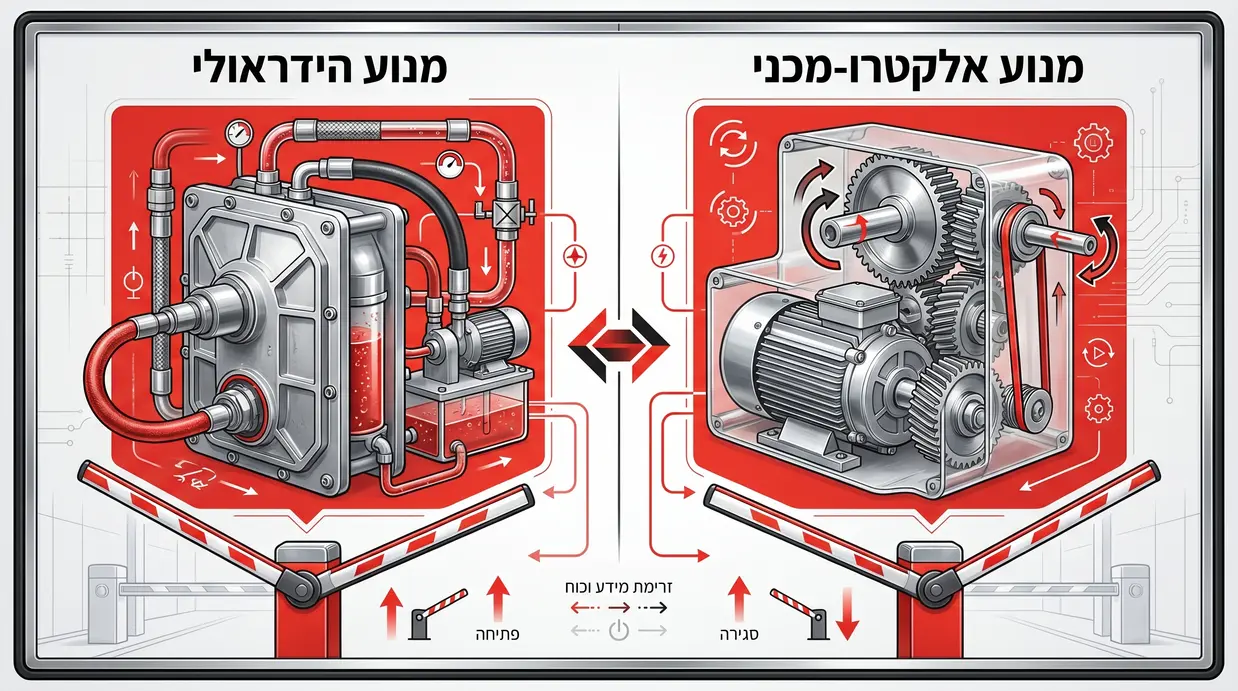

איך לבחור את המנוע הנכון: אלקטרו-מכני מול הידראולי
מניסיוני, שביעות הרצון של הלקוחות שלנו נגזרת ישירות מהתאמת המנוע לאופי השימוש. אי אפשר להתקין מנוע שמיועד לבית פרטי בכניסה למפעל ולצפות שהוא יחזיק מעמד. זו הטעות הנפוצה ביותר שאני נתקל בה בשטח.
מנוע אלקטרו-מכני הוא הפתרון הנפוץ ביותר לשימוש קל עד בינוני. הוא מתאים לזרועות עד 500 ק"ג ולשימוש של עד כ-50 פתיחות ביום, מה שהופך אותו לאידיאלי לבתים פרטיים ולחניונים קטנים. המבנה שלו פשוט יחסית, הוא זול יותר ברכישה ובהתקנה, ומספק מענה מצוין לרוב הצרכים הביתיים.
מנוע הידראולי (או טבול בשמן) נועד לעבודה אינטנסיבית. הוא מתאים לזרועות של 600 עד 2,000 ק"ג ולכניסות עם 300 עד 800 מחזורי עבודה ביום, כמו בנייני מגורים גדולים ומפעלים. המנוע ההידראולי מפריד בין ייצור הכוח לבין הפעלת הזרוע, מה שמאפשר לו לעמוד בעומסים גבוהים לאורך זמן עם בלאי מינימלי.
המושג מחזור עבודה יומי (Duty Cycle) הוא הגורם המכריע בבחירה. מנוע אלקטרו-מכני שעובד מעבר ליכולתו יסבול מהתחממות יתר וקיצור משמעותי של חייו. בפועל, מנוע שמיועד לבית פרטי ומותקן בכניסה לבניין עם עשרות דיירים ייכשל הרבה לפני הזמן, ויגרום לעלויות תיקון ותחלופה שהיו ניתנות למניעה בקלות.
| סוג מנוע | התאמה לנפח תנועה (מחזורים ביום) | אורך חיים משוער (בתחזוקה נכונה) |
|---|---|---|
| אלקטרו-מכני | עד כ-50 מחזורים ביום (בתים פרטיים) | 5-7 שנים בשימוש סביר |
| הידראולי / טבול בשמן | 300-800 מחזורים ביום (בניינים גדולים ומפעלים) | 10-15 שנים עם תחזוקה נכונה |
סוגי זרועות והתאמה לתוואי השטח
הזרוע היא הרכיב הנראה לעין של המחסום, אך היא גם זו שקובעת את דרישות הכוח מהמנוע. זרועות ישרות זמינות במגוון אורכים, לרוב בין 3 ל-8 מטרים, ומתאימות לרוב תרחישי החניה הנפוצים. ככל שהזרוע ארוכה יותר, כך גדל המומנט שהמנוע צריך לייצר כדי להרים אותה.
ההסבר הפשוט למושג מומנט הוא כזה: דמיינו שאתם מחזיקים שליט של מטר בקצהו ומנסים להרים אותו. זה קשה יותר מאשר להחזיק אותו באמצע, למרות שמשקלו זהה. בדיוק אותו עיקרון חל על זרוע המחסום. זרוע ארוכה יוצרת עומס גבוה יותר על הציר גם אם משקלה זהה לזרוע קצרה, ולכן דורשת מנוע חזק יותר. משקל טיפוסי של זרוע אלומיניום עומד על כ-3.9 עד 4.5 ק"ג לכל מטר אורך.

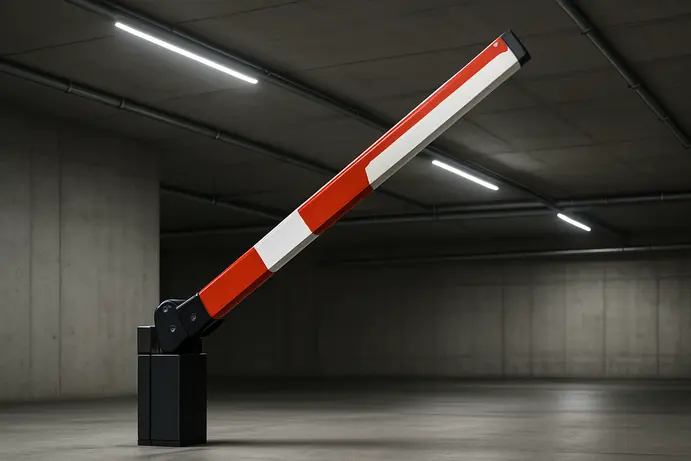

זרוע מתקפלת (מפרקית) היא הפתרון המושלם לחניונים תת-קרקעיים עם תקרה נמוכה. הזרוע מתקפלת לזווית של 90 מעלות בעת הפתיחה ואינה פוגעת בתקרה, פתרון אלגנטי לבעיה שנראית בתחילה כמו מכשול בלתי עביר. עלות הזרוע המתקפלת גבוהה יותר, אך לעיתים אין חלופה.
רכיב בטיחות נוסף שחשוב לא להתעלם ממנו הוא תאורת LED משולבת בזרוע. מדובר באמצעי בטיחות סטנדרטי שמגביר את הנראות של הזרוע בלילה ומונע פגיעה של נהגים שלא שמו לב שהמחסום סגור. זו לא מותרות, זה רכיב שמפחית נזקים ותביעות.

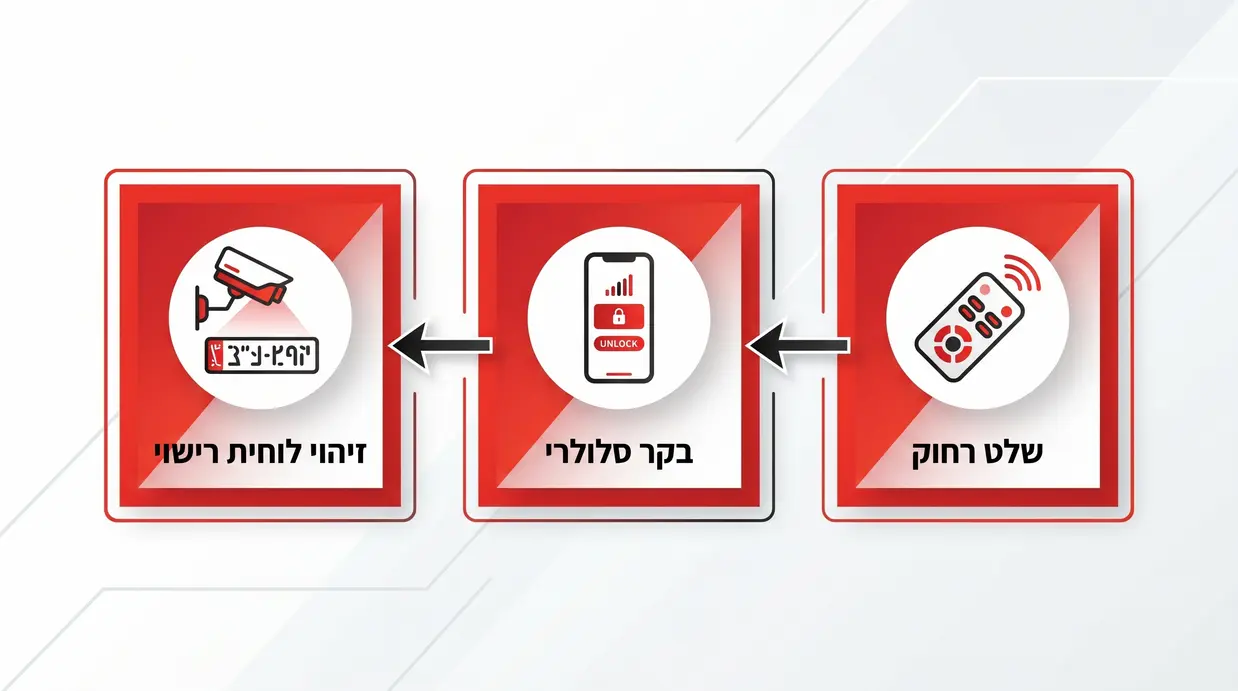

אפשרויות פתיחה: משלט רחוק ועד זיהוי לוחית רישוי
שלט רחוק הוא הפתרון הקלאסי והפשוט ביותר. הוא מתאים לחניונים עם מספר קטן של משתמשים קבועים, כמו בית פרטי עם מספר רכבים. היתרון הוא הפשטות והעלות הנמוכה. החיסרון הידוע: שלט יכול ללכת לאיבוד, להיגנב או להיפגם, ואז יש צורך בתיאום עם ספק השירות להחלפה ותכנות מחדש.
פתיחה סלולרית באמצעות חיוג או אפליקציה ייעודית היא פתרון מצוין לבניינים משותפים וארגונים. הבקר הסלולרי מאפשר ניהול הרשאות גמיש, כלומר ניתן להוסיף ולהסיר משתמשים מרחוק, לראות לוג כניסות ויציאות, ולפתוח את המחסום לאורח זמני ללא צורך להנפיק שלט פיזי. מנועי DC (12V/24V) מאפשרים שילוב קל יותר של מערכות חכמות כאלה, וגם מציעים אפשרות גיבוי סוללה.
מערכת זיהוי לוחית רישוי (LPR) היא הטכנולוגיה המתקדמת ביותר לפתיחה אוטומטית ללא מגע. מצלמה מזהה את לוחית הרישוי של הרכב המאושר ופותחת את המחסום ללא כל פעולה מצד הנהג. חשוב לדעת שמערכות LPR דורשות תאורה מספקת בכניסה וזווית צילום נכונה, אחרת אחוזי הזיהוי יורדים. מערכות בקרת כניסה מודרניות מאפשרות אינטגרציה מלאה עם מצלמות LPR ובקרים סלולריים לניהול אחוד.
קודנים וקוראי כרטיסים הם הפתרון המועדף למוסדות, מפעלים ואתרים שבהם יש צורך בזיהוי מדויק של כל כניסה. כרטיס RFID מספק שכבת אבטחה נוספת, שכן ניתן לבטל כרטיס שנאבד מיידית ומרחוק, בניגוד לשלט פיזי שהמחסום אינו "יודע" שאבד.
בטיחות ותקנים: לא מתפשרים על הגנה
הרכיב הקריטי ביותר לבטיחות מחסום הזרוע הוא גלאי קרן פוטו-אלקטרי, המכונה גם "עין אלקטרונית". הגלאי יוצר קרן אינפרא-אדומה בין שני עמודים משני צידי המעבר. כאשר רכב, אדם או כל עצם אחר חוסם את הקרן, המחסום לא יורד. גלאי קרן אינו מותרות, הוא רכיב קריטי שמונע נזק כבד לרכבים ופגיעה בנפש.
מעבר לגלאי הקרן, מחסומים מודרניים כוללים מנגנון עצירה וחזרה לאחור בעת זיהוי מכשול. אם הזרוע מתחילה לרדת ופוגעת בעצם, המנוע מזהה את ההתנגדות ומחזיר את הזרוע למעלה אוטומטית. שילוב של גלאי קרן תקין ומנגנון חזרה לאחור מספק הגנה כפולה.
תקן ישראלי 900-21.03 מגדיר את דרישות הבטיחות למערכות שערים ומחסומים חשמליים בישראל. ההתקנה חייבת לעמוד בתקן זה, והמערכת עוברת בדיקה של מכון התקנים הישראלי לפני הפעלה רשמית. אי עמידה בתקן עלולה ליצור חשיפה משפטית לבעל הנכס במקרה של תאונה.
גורם שרבים שוכחים לקחת בחשבון הוא עמידות בתנאי חוץ. באזורי חוף עם לחות גבוהה ומלח באוויר, נדרשת אטימות של לפחות IP54 או IP55 ללוח הבקרה ולמנוע, כדי למנוע קורוזיה וחדירת לחות לרכיבים האלקטרוניים. IP54 מציין הגנה מפני ניתז מים מכל כיוון, ו-IP55 מוסיף הגנה מפני סילון מים. בסביבות חשופות במיוחד ניתן לשקול IP66 שמציע הגנה מלאה מפני אבק וסילוני מים עוצמתיים.

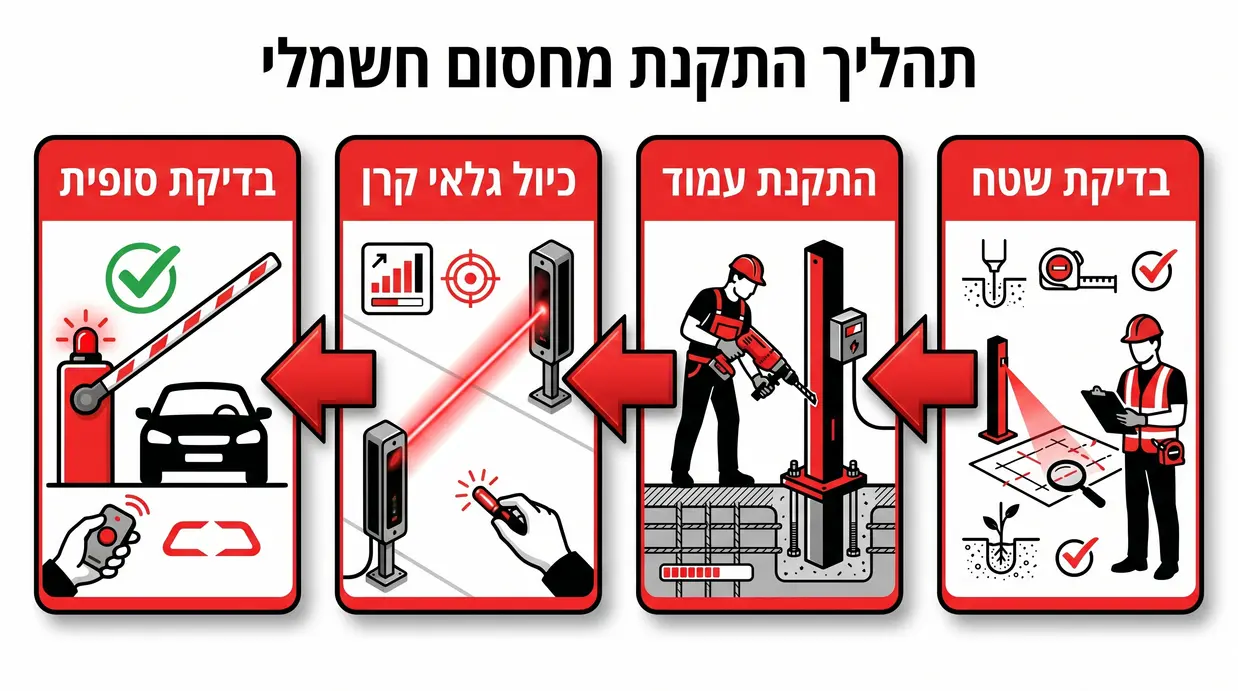

תהליך ההתקנה: מה נדרש להכין בשטח?
אני מקפיד ללוות את הלקוחות שלנו כבר משלב תכנון התשתיות, כי הכנה נכונה של השטח היא הבסיס להתקנה בטוחה ונקייה. ההתקנה עצמה אורכת לרוב מספר שעות, אך ההכנה המוקדמת יכולה לקחת יותר זמן, בהתאם לתשתיות הקיימות בשטח.
השלב הראשון הוא בדיקת השטח ומדידת רוחב המעבר. רוחב המעבר קובע את אורך הזרוע הנדרשת, ואורך הזרוע משפיע על בחירת המנוע. בשלב זה בודקים גם את תוואי הקרקע, מיקום תשתיות קיימות ואפשרויות הנחת כבלים.
לאחר מכן מגיעה הכנת תשתית הבטון. התקנה מקצועית כוללת יציקת בסיס בטון לעמוד המחסום ולעמוד הנגדי (שנושא את גלאי הקרן), וקיבוע המנוע עם ברגי עיגון. בסיס בטון יציב הוא תנאי הכרחי לפעולה תקינה לאורך שנים, ואין לוותר עליו.
במקביל, יש להניח תשתית חשמל ותקשורת בצורה בטוחה ותקנית. הכבלים מונחים בצינורות מוגנים בתוך הקרקע, מחוברים ללוח חשמל מוסמך עם הארקה תקנית וממסר פחת (RCD). לאחר ההתקנה הפיזית, מגיע שלב הכיוונון הסופי: הגדרת מתגי גבול (Limit switches) לעצירה מדויקת בקצות התנועה, ובדיקת תקינות גלאי הבטיחות.
מה משפיע על מחיר מחסום זרוע חשמלי?
המחיר משתנה לפי היקף, מורכבות, מיקום, עונה, זמינות וספק. ישנם מספר גורמים עיקריים שמרכיבים את הצעת המחיר, וכדאי להכיר אותם לפני שמבקשים הצעות.
הגורם המשמעותי ביותר הוא סוג המנוע. מנוע הידראולי לעבודה אינטנסיבית יעלה יותר ממנוע אלקטרו-מכני בסיסי, אך הוא מצדיק את ההשקעה במקומות עם תנועה ערה בזכות עמידותו ואורך חייו. מנועים הידראוליים יקרים משמעותית ממנועים אלקטרו-מכניים, אך עלות הבעלות הכוללת לטווח של 10-15 שנים עשויה להיות נמוכה יותר.
אורך ומורכבות הזרוע משפיעים גם הם על המחיר. זרוע ישרה ארוכה יותר דורשת מנוע חזק יותר, וזרוע מתקפלת (מפרקית) מייקרת את המערכת בשל מורכבות המנגנון.
אמצעי הפתיחה הנבחרים הם גורם נוסף. שלט רחוק פשוט הוא הפתרון הזול ביותר, בעוד מערכת LPR מלאה עם מצלמות ותוכנת ניהול מייצגת השקעה גבוהה משמעותית יותר.
מורכבות ההתקנה והתשתיות בשטח יכולה להשפיע רבות על המחיר הסופי. שטח שדורש חציבה בקרקע קשה, יציקות בטון נרחבות או הנחת כבלים על מרחקים ארוכים יגרור עלויות גבוהות יותר מהתקנה פשוטה בשטח מוכן.
הגישה הנכונה היא להסתכל על עלות הבעלות הכוללת (TCO) ולא רק על המחיר הראשוני. השקעה ראשונית במנוע איכותי המותאם לעומס מפחיתה את עלות הבעלות הכוללת לטווח של 10-15 שנים, שכן מנוע שמותאם נכון לשימוש דורש פחות תיקונים ומחזיק מעמד הרבה יותר זמן.
תחזוקה שוטפת ואורך חיים משוער
אורך חיי המחסום תלוי ישירות בסוג המנוע ובאופי השימוש. מנוע אלקטרו-מכני איכותי מחזיק לרוב 5-7 שנים בשימוש סביר, בעוד מנוע הידראולי יכול להחזיק 10-15 שנים עם תחזוקה נכונה. חשוב להדגיש שמספרים אלה מניחים שימוש שתואם את מפרט המנוע, כלומר שלא עובדים אותו מעבר ליכולתו.
פעולות התחזוקה הבסיסיות שכל בעל מחסום יכול לבצע כוללות ניקוי סביבת המחסום מעלים ולכלוך, ובדיקה חזותית של גלאי הקרן. מומלץ לבצע שימון צירים ובדיקת חיבורים חשמליים לפחות פעם בחצי שנה, במיוחד במחסומים שעובדים בתדירות גבוהה. תחזוקה מונעת היא השקעה קטנה שמונעת תקלות גדולות ויקרות.
הטיפול התקופתי על ידי טכנאי מוסמך כולל שימון מקצועי של כל הצירים, חיזוק ברגים שהתרופפו, בדיקת לוח הבקרה ובדיקת תקינות כל מנגנוני הבטיחות. מומלץ לתזמן ביקור שירות כזה אחת לחצי שנה, ובמחסומים בעלי עומס עבודה גבוה אפילו תדיר יותר.
שאלה שעולה לעיתים קרובות היא מה עושים בהפסקת חשמל. ניתן לנטרל את המנוע ידנית באמצעות מפתח מיוחד המצורף למחסום. במערכות המשתמשות במנועי DC (12V/24V) ניתן לשלב סוללת גיבוי המאפשרת המשך עבודה גם בזמן הפסקת חשמל, פתרון שמומלץ במיוחד לכניסות ראשיות שאסור שיהיו חסומות.
שאלות נפוצות
האם מחסום זרוע חשמלי מתאים לחניה של בית פרטי?
כן, לרוב משתמשים במחסום עם מנוע אלקטרו-מכני המותאם לעומס עבודה קל ולזרוע קצרה יחסית. בבית פרטי מספר הפתיחות היומיות נמוך, ולכן מנוע אלקטרו-מכני הוא פתרון מצוין מבחינת ביצועים ועלות.
מה ההבדל בין מחסום זרוע לשער חשמלי נגרר?
מחסום זרוע נפתח ונסגר מהר יותר ומיועד בעיקר לבקרת תנועת רכבים, בעוד שער נגרר מספק אבטחה פיזית משמעותית יותר אך פעולתו איטית יותר. אם המטרה היא ניהול זרימת רכבים ביעילות, מחסום זרוע עדיף. אם המטרה היא מניעת חדירה פיזית, שער נגרר מתאים יותר.
מה קורה למחסום בזמן הפסקת חשמל?
ניתן לנטרל את המנוע ידנית באמצעות מפתח מיוחד המצורף למחסום. במערכות מסוימות המשתמשות במנועי DC ישנה סוללת גיבוי המאפשרת המשך עבודה גם בזמן הפסקת חשמל.
האם המחסום יכול להיסגר בטעות על הרכב שלי?
לא, אם מותקנים גלאי קרן (עין אלקטרונית) תקינים. הגלאים מזהים נוכחות של רכב או אדם במעבר ומונעים את ירידת הזרוע כל עוד המעבר אינו פנוי.
איך פותרים בעיה של חניון תת-קרקעי עם תקרה נמוכה?
באמצעות התקנת מחסום עם זרוע מתקפלת (מפרקית), אשר מתקפלת לזווית של 90 מעלות בעת הפתיחה ואינה פוגעת בתקרה. זהו הפתרון הסטנדרטי לחניונים תת-קרקעיים.
כמה זמן לוקח להתקין מחסום זרוע חשמלי?
ההתקנה עצמה אורכת לרוב מספר שעות, אך היא דורשת הכנה מוקדמת של תשתיות בטון וחשמל בשטח. משך הזמן הכולל תלוי בתשתיות הקיימות ובמורכבות האתר הספציפי.
כל כמה זמן צריך לבצע טיפול למחסום?
מומלץ לבצע בדיקה, שימון צירים ובדיקת בטיחות לגלאים אחת לחצי שנה, במיוחד במחסומים שעובדים בתדירות גבוהה. במחסומים בעומס עבודה גבוה מאוד מומלץ לקצר את המרווח בין הטיפולים.
האם אפשר לפתוח את המחסום מהטלפון הנייד?
בהחלט. ניתן לשלב בקר סלולרי המאפשר פתיחה באמצעות חיוג או אפליקציה ייעודית. זהו פתרון נוח מאוד לבניינים משותפים, שכן מאפשר ניהול הרשאות מרחוק ללא צורך בהנפקת שלטים פיזיים.
בחירת מחסום זרוע חשמלי מתחילה בשלוש שאלות פשוטות: מה רוחב המעבר? כמה רכבים עוברים ביום? ומה אמצעי הפתיחה המועדף? התשובות לשאלות אלה מובילות ישירות לבחירת הזרוע הנכונה, סוג המנוע המתאים ומערכת הבקרה הנדרשת. התאמת סוג המנוע, אלקטרו-מכני או הידראולי, היא קריטית לאורך חיי המערכת ולמניעת תקלות יקרות. ומעל הכל, בטיחות היא לא אופציה: חובה לוודא התקנת גלאי קרן תקינים ועמידה בתקן הישראלי 900-21.03.
אחרי עשרות שנות ניסיון ואלפי התקנות, אני יכול להבטיח לכם שייעוץ מקצועי בשלב התכנון הוא ההשקעה המשתלמת ביותר שתעשו. הכנה נכונה חוסכת כסף, זמן ועוגמת נפש בהמשך. אם אתם מחפשים פתרון אמין, בטוח ומותאם אישית לחניה או לעסק שלכם, הצוות שלנו בפרץ טכנולוגיות כאן בשבילכם. עם מעל 25 שנות ניסיון בתחום השערים והמחסומים החשמליים, אנחנו מלווים אתכם מהייעוץ הראשוני ועד לאחרי ההתקנה. צרו קשר עוד היום לקבלת שיחת ייעוץ ללא עלות ופתרון מותאם אישית לצרכים שלכם.
